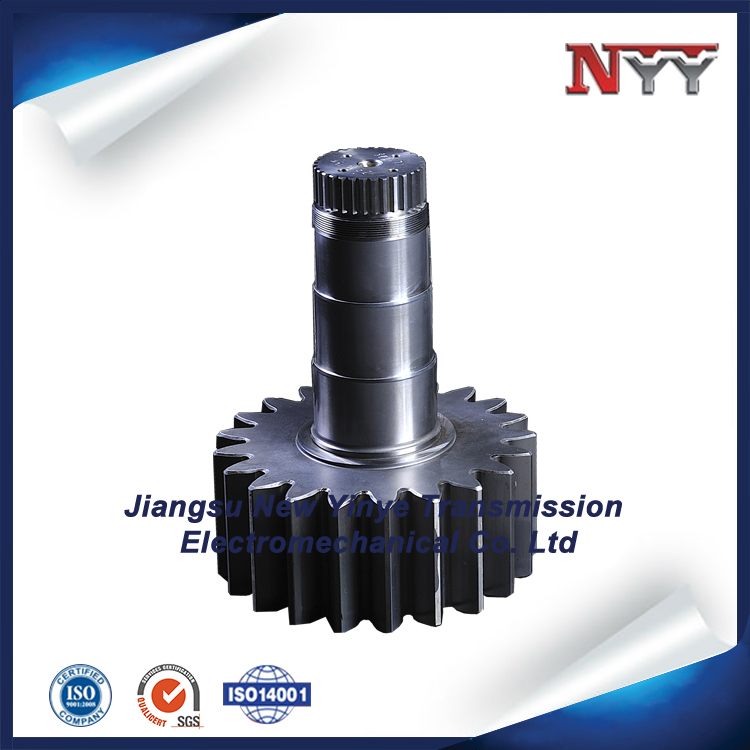

精密花鍵齒輪軸是集齒輪齒形與花鍵齒形于一體的復合傳動部件，核心要求是雙齒形的同軸度、齒形精度、表面粗糙度，加工需遵循“粗加工→熱處理→精加工→檢測”的全流程工藝，適配機床主軸、伺服電機、精密減速器等傳動場景。
一、加工前的核心準備
材質與毛坯選擇
優先選用20CrMnTi、17CrNiMo6等低碳合金滲碳鋼，或40CrNiMoA中碳合金調質鋼；毛坯采用模鍛件，確保金屬流線沿軸身分布，提升性能。毛坯需經正火/退火處理，鍛造應力，硬度控制在HB180-220，便于切削加工。
工藝路線規劃
核心原則：先加工花鍵/齒輪的粗齒形，再熱處理強化，精加工保證精度，避免熱處理變形影響終精度。
典型路線：毛坯鍛造→正火→粗車→調質→半精車→花鍵粗加工→齒輪粗加工→滲碳淬火→校直→精加工（車基準→磨外圓→花鍵精加工→齒輪精加工）→終檢。
二、關鍵加工工序詳解
1.粗加工：余量，預留加工空間
粗車：在數控車床上加工軸的兩端外圓、端面、中心孔，預留半精車余量0.5-1mm，花鍵/齒輪部位預留1-1.5mm余量；中心孔需加工成雙孔，作為后續加工的定位基準，保證同軸度。
花鍵粗加工：采用滾齒機粗滾花鍵（漸開線花鍵）或插床粗插花鍵（矩形花鍵），齒厚預留0.2-0.3mm熱處理余量；矩形花鍵也可采用拉削粗加工，效率更高。
齒輪粗加工：用滾齒機粗滾齒輪齒形，齒厚預留0.2-0.3mm余量，齒形精度控制在IT10-11級。
2.熱處理：強化材質，提升硬度與性
調質處理（可選）：對中碳鋼材質（如40CrNiMoA）進行調質，加熱至850-880℃油淬，再經500-600℃回火，獲得回火索氏體組織，硬度HRC28-32，提升軸的綜合力學性能。
滲碳淬火（核心）：對低碳合金鋼（如20CrMnTi）進行滲碳處理，900-930℃滲碳4-6小時，滲碳層深度0.8-1.2mm；隨后820-840℃油淬，180-200℃低溫回火，使花鍵、齒輪齒面硬度達到HRC58-62，芯部保持韌性（HRC30-35）。
校直處理：熱處理后軸會產生彎曲變形，需用壓力校直機進行冷校直，控制徑向圓跳動≤0.02mm，避免后續精加工余量不均。
3.精加工：保證精度，達到設計要求
這是決定花鍵齒輪軸精度的核心環節，需遵循“先基準后形面、先粗精后超精”的原則。
基準精加工
磨削中心孔：用中心孔磨床研磨孔，表面粗糙度Ra≤0.4μm，確保定位基準的精度。
精磨外圓：以中心孔為基準，在外圓磨床上精磨軸的各段外圓，尺寸精度達到IT6-7級，表面粗糙度Ra≤0.8μm，徑向圓跳動≤0.01mm。
齒輪精加工
對于高精度齒輪，采用數控磨齒機進行成形磨或蝸桿砂輪磨齒，齒形精度達到IT4-5級，表面粗糙度Ra≤0.2μm；
對于中等精度齒輪，可采用珩齒工藝，齒面毛刺，表面粗糙度，同時修正輕微的齒形誤差。
4.終加工與表面處理
去毛刺與清洗：用超聲波清洗機齒面、軸端的切削液和鐵屑，齒根圓角處用手工或工具去毛刺，避免應力集中。
表面強化（可選）：對齒面進行噴丸處理，提升齒根疲勞強度；或進行氮化處理，進一步提高表面硬度和性（適用于調質鋼材質）。
防銹處理：噴涂防銹油或進行發黑處理，防止軸體生銹。
三、精度檢測：把控質量，確保合格
精密花鍵齒輪軸的檢測需覆蓋尺寸、形位、齒形三大類指標：
尺寸檢測：用千分尺、卡尺測量外圓直徑、花鍵鍵寬、齒輪模數；
形位公差檢測：用圓度儀測圓度，用偏擺儀測徑向圓跳動，用三坐標測量機檢測同軸度、對稱度；
齒形檢測：用齒輪測量中心檢測花鍵與齒輪的齒形誤差、齒距累積誤差、齒向誤差，確保符合設計精度要求。
四、加工關鍵注意事項
基準統一：全程以中心孔為定位基準，避免多次裝夾帶來的同軸度誤差；
變形控制：熱處理后校直，精加工時采用小余量、多次走刀的方式，減少切削應力變形；
潤滑冷卻：精加工時使用切削液，降低切削溫度，避免齒面；
刀具選擇：磨齒時選用金剛石砂輪，保證齒面精度和表面質量。
