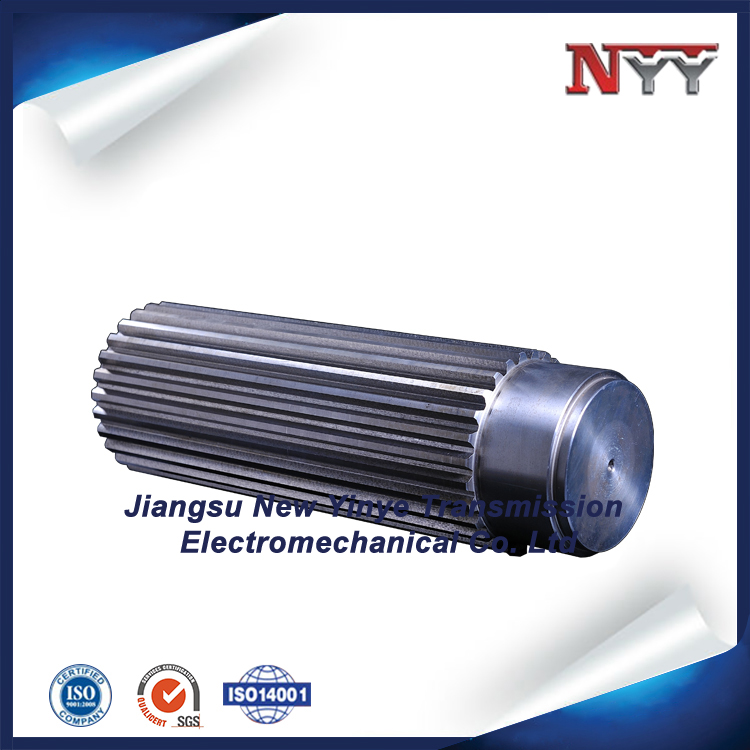

花鍵軸的運轉工作，核心是依靠軸與輪轂的齒形嚙合，實現扭矩的穩定傳遞與軸向的靈活滑動，兼具齒輪傳動的高承載性和滑動軸承的導向性，廣泛用于汽車變速箱、機床主軸、航空發動機等需要?jiǎng)恿鬏數膱鼍啊?/p>
一、花鍵軸的核心結構：齒與槽的精密搭檔
花鍵軸的表面加工有均勻分布的縱向齒（外花鍵），與之配套的是帶有內齒槽的花鍵套（內花鍵），二者的齒形、齒數、模數匹配，常見齒形有矩形花鍵、漸開線花鍵、三角形花鍵。
矩形花鍵：齒形為矩形，加工簡單，成本低，適用于中低扭矩傳動；
漸開線花鍵：齒形為漸開線，嚙合時齒面受力均勻，承載能力強，適用于高速重載工況；
三角形花鍵：齒形為三角形，多用于輕載、薄壁零件的連接。
二、運轉工作的兩大核心模式
1.固定嚙合傳動：扭矩“硬傳遞”
這種模式下，花鍵軸與花鍵套通過過盈配合或緊固件鎖緊，齒面貼合無間隙，運轉時二者同步旋轉，不會發生相對滑動。
工作原理：動力源（如電機、發動機）帶動花鍵軸旋轉，軸上的齒通過嚙合作用，將扭矩均勻傳遞到花鍵套上，再由花鍵套驅動后續負載（如齒輪、傳動軸）；
核心優勢：傳動效率高（可達98%以上）、同軸度好、承載能力強，能承受交變載荷和沖擊載荷；
典型應用：機床主軸與卡盤的連接、汽車差速器半軸、航空發動機傳動軸。
2.滑動嚙合傳動：扭矩+軸向“雙自由”
這是花鍵軸具特色的工作模式，花鍵軸與花鍵套為間隙配合，運轉時既能傳遞扭矩，又能沿軸向相對滑動。
工作原理：扭矩傳遞的原理與固定嚙合一致，但由于齒側存在微小間隙，當負載或機構需要軸向位移時（如汽車變速箱換擋、機床進給運動），花鍵套可在花鍵軸上自由滑動，且滑動過程中扭矩傳遞不中斷；
核心優勢：兼顧動力傳輸與軸向?qū)颍瑹o需額外設置滑動軸承，簡化結構；
關鍵設計：為減少滑動時的摩擦磨損，通常會對花鍵齒面進行淬火處理（硬度HRC58-62）或噴涂涂層，部分工況還會加注潤滑油或采用自潤滑材料（如尼龍花鍵套）；
典型應用：汽車變速箱輸入軸與換擋齒輪的連接、起重機伸縮臂傳動軸、液壓油缸活塞桿花鍵。
三、運轉工作的關鍵保障：嚙合精度與潤滑
嚙合精度是核心
花鍵的齒距、齒形、齒向誤差直接影響傳動穩定性。精度等級越高（如GB/T1144的6級、7級），齒面接觸越均勻，運轉時的振動和噪音越小，使用壽命越長。
潤滑是長壽秘訣
無論是固定嚙合還是滑動嚙合，潤滑都能降低齒面磨損、減少發熱。
固定嚙合：加注極壓齒輪油，防止齒面膠合；
滑動嚙合：加注抗磨液壓油或采用脂潤滑，保證軸向滑動順暢。
