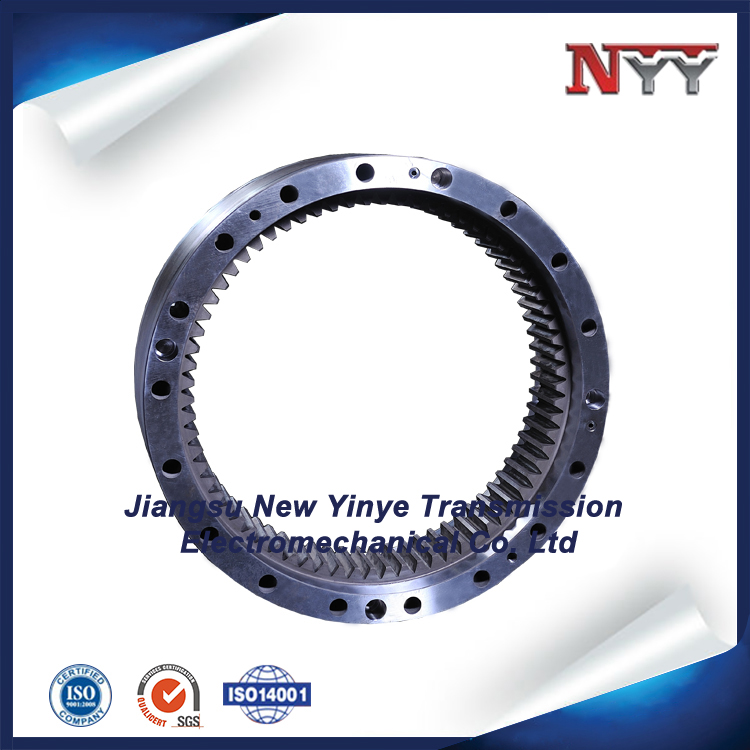

風電大內齒圈是風力發電機傳動系統和偏航系統中的關鍵部件。主要作用如下：
一、在偏航系統中的作用（調整機艙方向）
風向?qū)?zhǔn)核心部件
內齒圈固定安裝在塔筒頂部，呈環形（齒分布在圓環內側），與偏航齒輪（外齒輪）嚙合。
偏航電機驅動偏航齒輪轉動時，帶動機艙圍繞內齒圈旋轉，使葉輪始終對準風向，大化風能捕獲效率。
承受復雜載荷
承受機艙重量、風力產生的軸向力、彎矩和扭矩，確保偏航過程平穩無振動，減少機械磨損。
齒形設計（通常為漸開線）保證嚙合精度，避免“啃齒”或卡滯，提升偏航系統可靠性。
二、在主傳動系統中的作用（能量傳遞與增速）
行星齒輪增速機構核心
風電齒輪箱常采用行星齒輪傳動，內齒圈作為行星架的組成部分，與太陽輪、行星輪嚙合，實現大速比增速（葉輪轉速約10-20rpm，發電機需1000-1500rpm）。
，內齒圈齒數越多，增果越顯著。
高載荷承載能力
材料為高強度合金鋼（如42CrMo），經滲碳淬火處理，齒面硬度達HRC58-62，可承受葉輪傳遞的巨大扭矩（兆瓦級風機扭矩可達數百千牛?米）。
內齒圈環形結構緊湊，空間利用率高，適合風電設備對輕量化和高可靠性的需求。
三、結構與性能優勢
空間與布局優化
內齒圈為中空環形，允許電纜、液壓管路等從中心穿過，簡化機艙內部布線，提升維護便利性。
傳動特性
與外齒輪相比，內齒圈嚙合時接觸面積大，載荷分布均勻，傳動效率更高（可達98%以上），噪音更低。
偏航系統中，內齒圈固定不動，外齒輪旋轉，避免傳統外齒圈暴露在外的銹蝕風險，延長使用壽命。
四、典型應用場景
偏航內齒圈：直徑可達2-4米，固定于塔筒頂部，配合4-8個偏航電機實現360°無級旋轉。
主傳動內齒圈：集成于齒輪箱行星架，與太陽輪、行星輪組成三級增速機構（行星+兩級平行軸），常見于1.5MW-10MW級風機。
五、關鍵技術要求
材料與制造：需高精度加工（齒距誤差≤0.05mm），避免熱處理變形，通常采用滾齒+磨齒工藝。
潤滑與維護：偏航內齒圈需定期涂抹潤滑脂，主傳動內齒圈依賴齒輪箱油循環冷卻，防止齒面膠合或點蝕。
總結
風電大內齒圈既是偏航系統的“方向調節器”，確保葉輪捕風，又是主傳動系統的“增速核心”，實現低轉速大扭矩向高轉速小扭矩的轉換。其設計需兼顧高載荷承載、高精度嚙合和長壽命要求，是風力發電機穩定運行的關鍵基礎部件。
