定義與結構特點

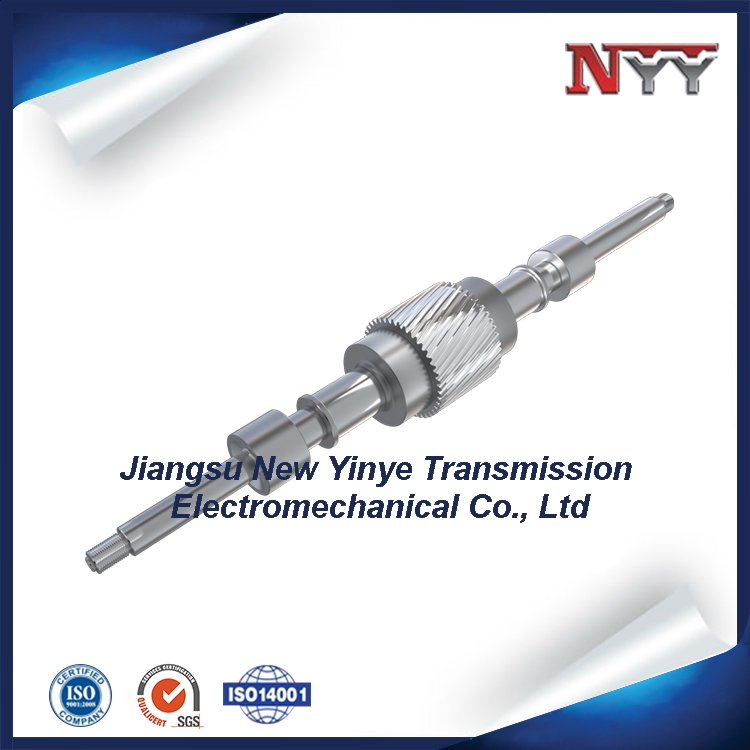

精密花鍵齒輪軸是一種集花鍵和齒輪于一體的軸類零件。它的結構特點是在軸的外表面既有用于傳遞扭矩的齒輪部分，又有與其他部件配合實現軸向滑動或高精度定位的花鍵部分。齒輪部分通常具有的齒形，如漸開線齒形，按照的模數、齒數和壓力角進行加工，以保證準確的傳動比和良好的嚙合性能?；ㄦI部分則是由多個鍵齒組成，這些鍵齒均勻分布在軸的圓周上，其形狀可以是矩形、漸開線等多種形式。例如，漸開線花鍵具有自動定心的優點，能夠在傳遞扭矩的同時保證較高的同軸度。
加工工藝
毛坯準備：通常選用的合金鋼材料，如40CrNiMoA等，這些材料具有較高的強度、韌性和性。毛坯一般采用鍛造方式，通過鍛造可以材料的內部組織，使其纖維方向符合零件的受力要求，提高零件的綜合力學性能。鍛造后的毛坯需要進行正火或退火處理，以鍛造應力，細化晶粒，為后續的機械加工做好組織準備。
粗加工階段：在粗加工過程中，主要是大部分余量。使用車床等設備對軸進行外圓加工，初步形成齒輪軸的大致輪廓。對于齒輪部分，可能會采用滾齒或插齒的方法進行粗加工，初步形成齒形輪廓，但此時齒形精度較低?；ㄦI部分在粗加工時，可使用銑削的方法加工出花鍵的大致形狀。粗加工后，零件的尺寸精度一般控制在±0.5mm左右，表面粗糙度Ra在12.5-25μm之間。
半精加工階段：這個階段主要是為精加工做準備，進一步提高零件的尺寸精度和表面質量。對于齒輪部分，采用剃齒或磨齒等工藝，修正齒形誤差，提高齒形精度。花鍵部分可以采用花鍵磨床進行磨削，提高花鍵的尺寸精度和表面質量。半精加工后，零件的尺寸精度可達到±0.1mm左右，表面粗糙度Ra在3.2-6.3μm之間。
精加工階段：這是保證精密花鍵齒輪軸精度的關鍵階段。對于齒輪部分，采用高精度的磨齒工藝，如數控蝸桿砂輪磨齒，能夠?qū)X形精度控制在微米級，齒面粗糙度Ra可達到0.8-1.6μm。花鍵部分則采用高精度的成型磨或漸開線磨，確保花鍵的分度精度、對稱度等形位公差達到很高的水平。同時，在精加工階段還需要對軸的外圓進行超精加工，如采用研磨或拋光工藝，使軸的表面達到鏡面效果，表面粗糙度Ra可降低到0.1-0.4μm。
精度要求
尺寸精度：精密花鍵齒輪軸的尺寸精度要求非常高。對于齒輪部分，齒頂圓直徑、分度圓直徑等尺寸公差一般控制在±0.01mm以內?；ㄦI部分的大徑、小徑和鍵寬的尺寸公差也在類似的高精度范圍內，以確保與其他配合部件的裝配。
形狀精度：齒輪的齒形精度是關鍵指標之一，通常要求齒形誤差在幾微米以內。例如，對于高精度的精密花鍵齒輪軸，齒形誤差可能控制在±3μm以內?；ㄦI的形狀精度包括鍵齒的直線度、圓柱度等，也都有嚴格的要求，以保證花鍵在傳遞扭矩和軸向滑動過程中的穩定性。
位置精度：齒輪和花鍵在軸上的位置精度至關重要。齒輪的分度精度要求很高，相鄰齒距偏差和累積齒距偏差都要控制在極小的范圍內?；ㄦI的分度精度同樣重要，其相鄰鍵齒的分度誤差和累積分度誤差都要滿足高精度的要求，并且齒輪和花鍵之間的同軸度要求也很高，一般控制在±0.01mm以內，以保證整個零件的綜合性能。
應用領域
機床行業：在機床的傳動系統中，精密花鍵齒輪軸是關鍵部件。例如，在數控車床的主軸傳動和進給傳動系統中，精密花鍵齒輪軸能夠地將電機的動力傳遞給主軸和進給機構，保證機床的加工精度。其高精度的齒輪部分可以實現準確的轉速和扭矩傳遞，花鍵部分則用于連接需要軸向移動的部件，如刀架的進給絲杠，實現刀具的進給。
汽車變速器：在汽車的手動和自動變速器中，精密花鍵齒輪軸用于動力傳遞和換擋操作。其齒輪部分實現不同擋位之間的變速，花鍵部分則用于連接同步器等部件，實現換擋過程中的軸向滑動和動力傳遞的平順性。高精度的精密花鍵齒輪軸能夠提高汽車變速器的換擋效率和傳動精度，減少動力損失和噪聲。
航空航天設備：在航空航天領域，精密花鍵齒輪軸用于飛機發動機的附件傳動系統和航天器的姿態控制系統等。由于航空航天設備對重量、精度和可靠性的要求，精密花鍵齒輪軸能夠在有限的空間內實現、的動力傳遞和運動控制。例如，在飛機發動機的燃油泵傳動系統中，精密花鍵齒輪軸可以地將發動機的動力傳遞給燃油泵，保證燃油的穩定供應。
